内置温控阵列波导光栅

阵列波导光栅波分复用器可以将多达48个波长的光合波或将已合的光波剖析成自力光波传输。。。。。。。 。普遍应用于麋集波分复用系统中。。。。。。。 。 该产品有高斯型清静顶型两种可�。。。。。。。 。�，， ，，， ，，具有信道频率窄（100GHz），，， ，，， ，，隔离度高等特点。。。。。。。 。
欢迎发送邮件：sales-inquiry@everprox.com

详细形貌

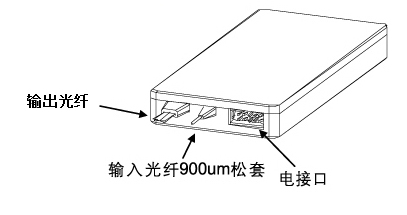

结构示意图


电接口界说




引脚#
信号
种别
输入/输出
1
+5V
Power
···
2
+5V
Power
···
3
+5V
Power
···
4
Ready
TTL
Output
5
Alarm
TTL
Output
6
Enable
TTL
Input
7
Tx
TTL
Output
8
GND
Power
···
9
Rx
TTL
Input
10
GND
Power
···



产品性能



参数
指标
最小
最大
通道数（ch）1648
信道频率距离（GHz）100
中心波长带宽（nm）±0.1
中心波长（nm）1567.13～1529.55
中心波长精度（nm）±0.05
1dB 带宽（nm）0.4
3dB 带宽（nm）0.6
20dB 带宽（nm）
1.2
插入消耗（dB）
6.0
相邻信道隔离度（dB）25
非相邻信道隔离度（dB）30
总信道隔离度（dB）22
偏振相关消耗（dB）
0.5
回波消耗（dB）45
事情温度（℃）-15+65
贮存温度（℃）-40+85
封装尺寸（mm）150*65*16



订货信息


BAWG

X
XX
XX
XXX
X
X

B=Broadex

波段 S=S Band

产品类型

通道数

信道距离

毗连器类型

温度种别

A=Arrayed
L=L 波段
FT= 平顶加热型16=16 通道 050=050GHz0= 无毗连器0= 内置温控
W=Waveguide
C=C Even 波段
SFT= 小型平顶加热型24=24 通道 100=100GHz1=FC/UPC1= 外置温控
G=Grating

D=C ODD 波段

GT= 高斯加热型32=32 通道 200=200GHz2=FC/APC2= 无温

E=C Even+ 波段
FA= 平顶无热型40=40 通道XXX= 客户指定3=SC/UPC

F=C ODD+ 波段
GA= 高斯无热型 48=48 通道
4=SC/APC

X= 客户指定
XX= 客户指定80=80 通道
5=LC/UPC

XX= 客户指定
6=LC/APC



X= 客户指定
